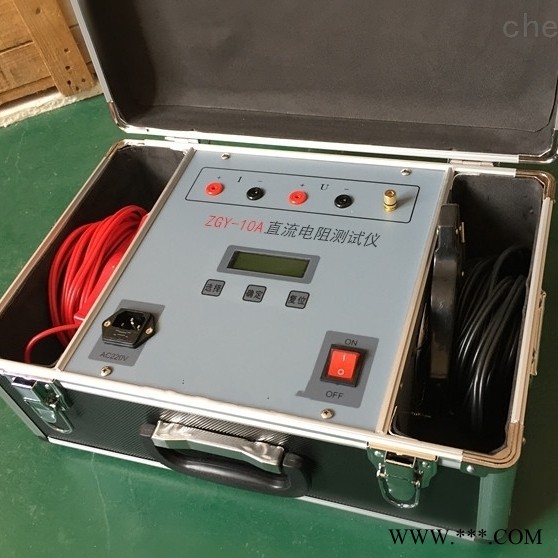

YNZL变压器直流电阻测试仪
变压器绕组直流电阻测试仪测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
① 检查绕组内部导线和引线的焊接质量
② 检查分接开关各个位置接触是否良好
③ 检查绕组或引出线有无折断处
④ 检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况
⑤ 检查层、匝间有无短路的现象
扬州逸诺电气生产的YNZL变压器直流电阻测试仪符合标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
直流电阻快速测试仪的产品别称：
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪
仪器主要特点
1、采用高速16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围测量状态，无须手动切换电流换档。
3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。
4、高度智能化设计，功能设置巧妙*，可自动判断测试线虚接、断线等故障。
5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6、可显示测量电流和测量时间。
7、智能化功率管理技术，可有效减轻仪器内部发热。
8、可储存120次测量数据，掉电不丢失。
9、全部汉字菜单及操作提示，直观方便。10、数字电阻测量仪测量精度高、性能稳定、显示清晰、测量范围宽、抗*力强。
结构特征与工作原理
本测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。*控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。
本仪器可存储255试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失。
【仪器技术指标】
1、输出四个档位电流：40A、20A、10A、5A
2、分辨率：0.1μΩ
3、量程：20mΩ - 4Ω （5A档）； 10mΩ - 2Ω （10A档）；
0.2mΩ - 1Ω（ 20A档）； 0.1mΩ - 0.5Ω （40A档）；
4、准确度：0.2%
5、环境温度：0～40℃
6、环境湿度：<90%RH
7、工作电源：AC220V±10%，(50±1)HZ
8、外形尺寸：400×200×350mm
9、重量：13kg
测试电流 5A，10A，20A ，40A
测量范围
5A： 1μΩ~4Ω
10A： 1μΩ~2Ω
20A： 1μΩ~1Ω
40A：1μΩ~0.5Ω
测量准确度 ±0.2%（满量程）
显示方式 128×64点阵显示 电阻显示为4 1/2位
大分辨率 0.1μΩ
电源 AC 220V±22V，50Hz±2 Hz 保险管5A
大功耗 600W 测试电流为40A时
工作环境 环境温度：0°～40°
相对湿度：≤80%
体积 400╳200╳425(mm)
重量 12kg 带配件
