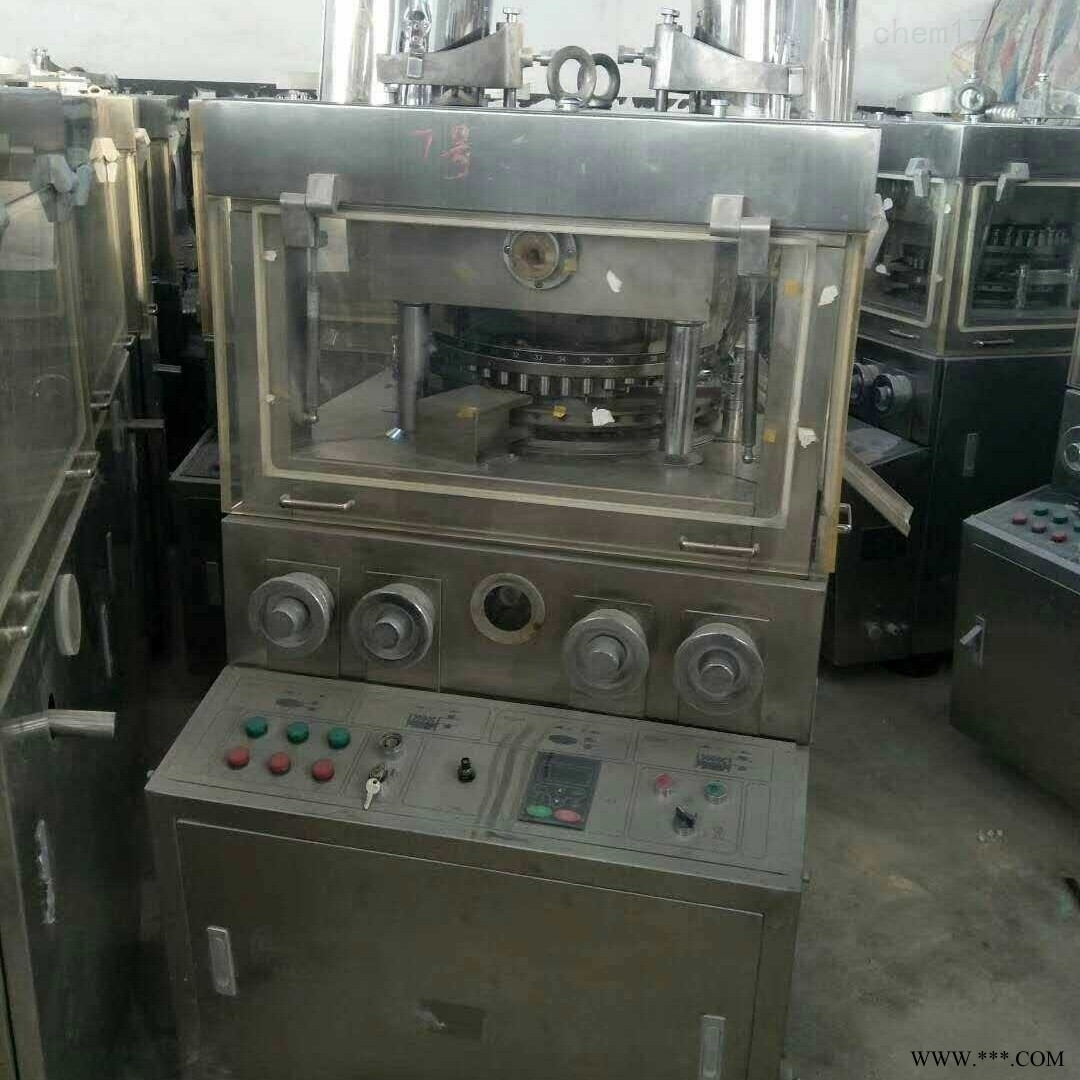

供应二手19冲旋转式压片机

供应二手19冲旋转式压片机

充填调节机构装置在主体的内部,在主体的平面上可观察到月形的充填轨，它由螺旋的作用而上升或下降来控制充填量，圆盘上的表牌刻度从0-45等于充填量每格0.01毫米，转动圆盘进行调节时，向右转充填量增加，向左转减少，在圆盘右边装有0-15表尺为充填量，单位为毫米。

8、机座及电动机装置

机座为一立体方箱形，电动机装在座内的活动板上，凋节速度时，旋转机座外圆形手轮，调节时先松手轮中心的滚花螺母后转动手轮，向左旋快，向右旋慢，调整后应将滚花螺母上紧，机座内装有电器，在前门上装有电流表，按钮开关和红绿指示灯，电源接通时红灯亮。表示线路有电，当开动电动机后，红灯灭绿灯亮表示电动机已正常运转，电流表为测定电动机的负荷用。

9、吸粉器装置

吸粉箱为一长方体，装在机座的左侧面，其后面有鼓风机，用三角皮带传动，下为储粉室，上面为滤粉室，内有圆形滤粉布袋5只，当鼓风机工作时产生吸力，使冲模上产生的飞粉和中模下堕的粉末通过吸粉管堕入储粉室中，气体即转弯上升通过滤粉袋排出，气中所含的微粉粒留在滤粉袋内，因此使用一定时间后，可能使滤粉袋窒塞，失去效用，这时须停车，将滤粉袋和储粉盘内的粉粒，开门排出，注意门和粉管等腰三角形装置，其结合处漏气，否则会影响吸粉的效能。

10、C型无级变速轮装置

它装置在电动机轴上，其内部有两片斜面的活片，靠12个螺旋弹簧两面顶住,产生正压力，变速方法为移动电动机，使两轮之间距离改变，而三角带在活片槽内相应地增大或减少半径，由于半径的改变而速度改变，从而达到一定范围的无级变速要求。

编辑

冲模装置前，首先要拆下料斗、加粉器、加料器架等零件，并将转盘的工作面、模孔和安装的冲模逐件揩擦干净，做好准备工作，依照以下步骤进行安装。

（1）中模装置：将转盘上的中模固紧螺钉逐件族出与转盘外圆面积平，勿使中模装入与螺钉的头部碰着，中模装置甚紧，放置时要平，可用中模打棒（随机工具）则上冲孔穿入，用于锤轻轻打入，中模进入模。孔生其平面不可高出转台平面为合格，然后将螺钉固紧之。

（2）上冲装置：应将上导轨盘的缺口处嵌舌扳上，中杆的尾部涂些植物油，逐件插入孔内，用大拇指和食指旋转冲杆，检验头部进入中模上下及转动灵活，须无硬擦现象为合格，全部装妥后应将嵌舌扳下。

（3）下冲装置：拉开主体上的小门，由主体的圆孔装上，装法与上冲同，装妥后必须将圆片盖平。

（4）冲模全部套装毕后，将拆下的零件按原位置装好，用手继续转动试车手轮，使转盘旋转1-2转，观察上下冲进入中模孔和在曲线导上行动，必须灵活无碰撞和硬擦现象，开动电动机，使空车运转2-3分钟，平稳正常即可投入生产。
