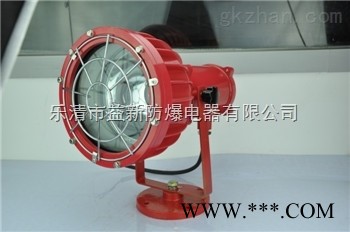

DGS175/127B矿用隔爆型LED投光灯
一、 概述
本产品使用于煤矿井下有瓦斯（甲烷）、煤矿爆炸危险场所。因投射距离远，主要用于掘进机施工照明，具有射程远，光效高，照度大，显色性好，寿命长，体种小，重量轻，安装使用方便，耐电压波动大等特点。
1．1防爆形式：矿用隔爆型，标志：EXdI
1.2 本产品执行标准：
GB3838-2000《爆炸性气体环境用电气设备》
MT221-2005《煤矿用防爆灯具》
1．3使用环境
A、环境温度：-10~40度
B、相对温度为95%
C、大气压力：86~106kp
D、风速：0.8~8m/s
DGS175/127B矿用隔爆型LED投光灯
二、结构特性与工作原理
本产品由外壳铝压铸成型和钢化玻璃及照明光源构成，该防爆投光灯为矿用隔爆型，采用光源腔不可拆卸形式与防爆腔盖口式怏装结构，具有体积小，重量轻，维修使用方便等优点，防爆灯具接通电源后，经电子镇流器箱由照明灯泡工作实现照明功能。
三、技术参数
3．1电压：127V
3．2功率：175W
3．3照明距离：40米
3．4光源：金属卤化物灯泡
DGS175/127B
四、安装方式
5．1 DGC175/127该灯具有灯具本体及镇流器箱两个隔爆部件组成，二者之间用长度小于7米，外径约10mm ,矿用橡套电缆联接，灯具本体及镇流器箱应有良好的接地。
5．2接线时先打开腔体的端盖，再将接线喇叭的防尘挡板拆除，在镇流器箱内装有接线板，接线板上标有“输出”字体，输出端与灯具本体连接，另一端接127V电源，导线在各腔体的接口处必须将喇叭内的压紧螺母旋紧，使其橡胶密封图变形挤压电缆，以防进水或失爆，如*使用，密封橡胶圈老化无弹性应及时更换。
5．3需要拆除灯具或更换灯泡时，必须“断电源后开盖”，并注意保护隔爆面，切勿碰
5．4灯具的安装：主要根据用途和现场实际情况而定。
用于坚井筒施工时，根据井筒直径大小确定，安装的盏数一般2-4盏，用绳子把灯具吊挂在吊盘下，投光方向可以随意调，如果上吊盘上有合适的孔也可安装在下吊盘上向下投光，用于平巷掘进时可将灯具本体悬挂在巷道灯顶板上。（借用顶梁或锚杆端头）也可吊挂在侧帮的风水管道上，根据需要调节投光角度，锚喷时可放在底板上，向顶板投光。无论哪种安装方式，放炮时，一定要把灯具拿到安全可靠的地方，避免放炮时的冲击波和飞石砸坏透明玻璃罩，震坏灯泡
