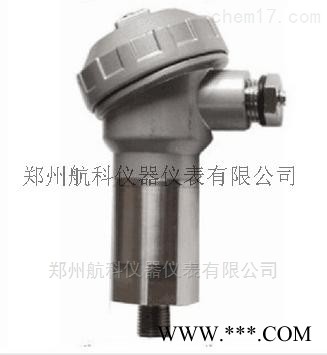

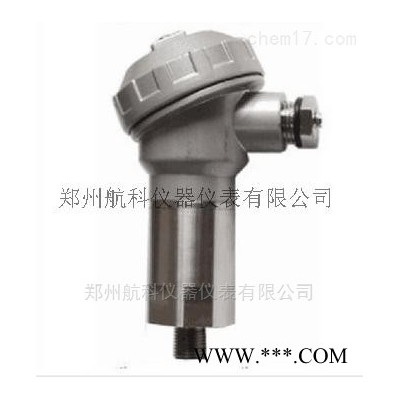

TPZD-1U型一体化防爆振动变送器

TPZD-1U型一体化防爆振动变送器     TPZD-1U型一体化防爆振动变送器

一体化防爆振动变送器将振动速度传感器、精密测量电路集成在一起,实现了传统的“传感器十变送器”模式的振动测量系统的功能,实现了经济型高精度振动测量系统,该变送器可直接连接DCS、PLC或其它系统,是风机、水泵等工厂设备振动测量的理想选择。一体化防爆振动变送器
安装位置：垂直或者水平安装于被测振动点上，变送器底部用M20螺钉固定。
技术参数：1. 灵 敏 度: 20mv/mm/s±5%、30mv/mm/s±5%、50mv/mm/s±5%
2. 频率响应：5 ～ 500 Hz
3. 自振频率：10Hz
4. 测量范围：1、0～10mm/s、0～20mm/s、0～50mm/s
2、0～100um、0～200um、0～500um
5. 输出电流：4～20mA
6. 输出阻抗：≤500Ω
7. 工作电压：DC24V
8. 加速度：10g
9. 测量方向：垂直或水平
10.使用环境：温 度 -30℃～50℃ 相对湿度 ≤90%
11.安装螺纹:M20×1.5
12.外形尺寸：铝合金，OD:70,ID:57,H:115mm
输 入信 号：取自内置振动速度传感器的信号
灵 敏 度：20.0mV/mm/s±5%
频 响：5~300Hz
◆ 量 程：振动位移0~500um（峰－峰值）
振动烈度0~50.0mm/s（真有效值）
◆ 电流输出： 4~20mA有源，输出负载≤500Ω
◆ 温度范围
运 行 时：-20℃～+65℃ 储存时：-40℃～+80℃
◆ 相对湿度：至95%，不冷凝
量程范围A□□：
01——0～100μm； 02*——0～200μm ； 03——0～500μm（振动位移）
04——0～10.0mm/S； 05*——0～20.0mm/S；06——0～50.0mm/S（振动烈度）;
