DGY15/24L（A）矿用LED机车灯

一 、概述

1、产品特点

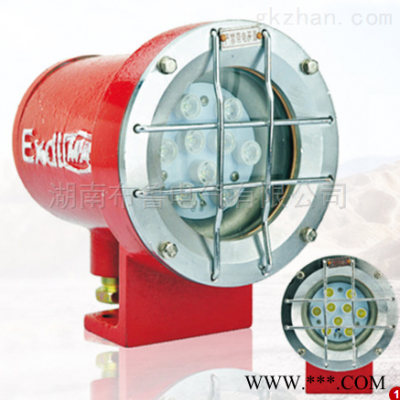

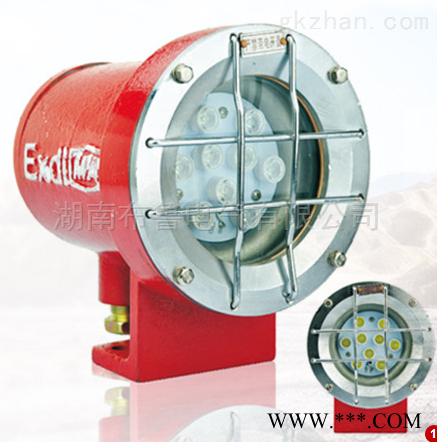

DGY15/24（36）L（A）隔爆型机车机LED灯（以下简称LED灯）是煤矿井下运输机车照明灯具，也可用于其它采掘、运输机械设备的照明。

该照明灯具有以下特点：

1）  可用于有瓦斯和煤尘爆炸危险的场所；

2）  本照明灯采用LED新光源，具有工作电压低、能耗小、发光效率高等特点;

3）  耐冲击、耐振动；

4）  使用寿命长，光源寿命可达5万小时；

5）  环保，光源不含有害金属。

6）  本照明灯采用宽电压设计，电压适用范围为24V～36V。

2、主要用途和适用范围

主要用途：该照明灯主要用于有瓦斯和煤尘爆炸危险的煤矿井下掘进机和其它采掘、运输机械的行走和作业照明。也可用于石油、化工等有爆炸性气体危险场所机械设备的照明。

该LED灯适用范围：煤矿井下所有采掘、运输机械和其它有爆炸危险场所的机械设备。

3、品种规格

该LED灯为隔爆型：ExdⅠ

规格为15W/24V～36V。

4、型号组成及其代表意义

LED灯型号的编制按MT221-2005进行。

型号为： DGY15/24（36）L（A）

各自代表的意义为：

 D   ： 产品类型代号  灯具用D表示

 G   ： *特征代号  隔爆型灯具用“G”表示

 E   ：  第二特征代号  机车用灯具用“Y”表示

 12/24（36） ： 功率15W/电压24 V、36V

 L   ：光源代号  表示LED光源

 (A) ： 设计序号

 5、使用环境

1）  海拔高度不超过2500m；

2）  环境温度不超过＋40℃　　

3）  空气相对湿度≤95%(+25℃)

4）  适用于煤矿井下有瓦斯和煤尘爆炸危险的场所。

二 、技术特征

1、技术特征

LED灯具有光效高、能耗低、使用寿命长、投射距离远、照度大的特点，同时灯具体还具有体积小、重量轻、耐冲击、耐振动的特点。

可在煤矿井下有瓦斯和煤尘爆炸危险的场所、环境温度≤＋40℃、空气相对湿度≤95%(+25℃)的煤矿井下工作。

2、性能参数

LED灯的性能参数见表1

                              表1  LED灯性能参数

三 、尺寸、重量

LED灯外形尺寸、安装尺寸及重量见表2

                          表2   LED灯外形尺寸、安装尺寸及重量
