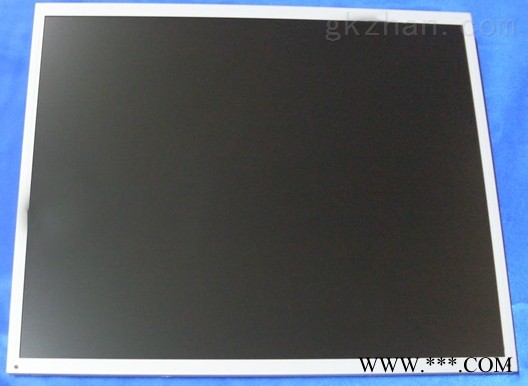

TCG104XGLPAPNN-AN30-S|京瓷液晶屏
TCG104XGLPAPNN-AN30-S|基本参数
京瓷液晶模组TCG104XGLPAPNN-AN30-S 应用特征
面板型号：TCG104XGLPAPNN-AN30-S
面板类型：a-Si TFT-LCD, 液晶模组
工作温度：-30 ~ 80 °C
存储温度：-30 ~ 80 °C
京瓷液晶模组TCG104XGLPAPNN-AN30-S 光学特征
面板亮度：600 cd/m² (Typ.)
可视角度：85/85/85/85 (Typ.)(CR≥10)
反应时间：18/12 (Typ.)(Tr/Td)
工作模式：AWV，常黑显示，透射式
对比度：700 : 1 (Typ.) (透射)
显示颜色：262K/16.7M (6-bit / 6-bit + Dithering)
京瓷液晶模组TCG104XGLPAPNN-AN30-S 结构特征
面板尺寸：10.4英寸
像素数量：1024(RGB)×768 , XGA
像素布局：RGB垂直条状
像素间距：0.2055×0.2055
点间距：0.0685×0.2055
显示区域：210.4(H) × 157.8(V)
可视区域：215.4(H) × 161.8(V)
外观尺寸：230(H) × 180.2(V)
外观厚度：10.5±0.5 mm
物理性状：平面矩形
风景肖像：风景模式
宽高比：4:3 (H:V)
表面处理：雾面
京瓷液晶模组TCG104XGLPAPNN-AN30-S 电子特征
翻转扫描 :No
工作频率 :60Hz
京瓷液晶模组TCG104XGLPAPNN-AN30-S 背光特征
灯管类型：WLED
位置：侧入式光源
数量：2 strings
形状：2串
寿命：50K(Typ.)
电压供应：27.0/30.51V (Typ./Max.)
电流供应：80mA (Typ.)
京瓷液晶模组TCG104XGLPAPNN-AN30-S 信号特征
电压供应：3.3V (Typ.)
电流供应：270/350mA (Typ./Max.)
信号系统：LVDS (1 ch, 6/8-bit)
TCG104XGLPAPNN-AN30-S是京瓷的一款10.4寸工业液晶模组，适用于各种的工业显示，有广视角，宽温，高亮度的优点，是一款的工业显示屏。
