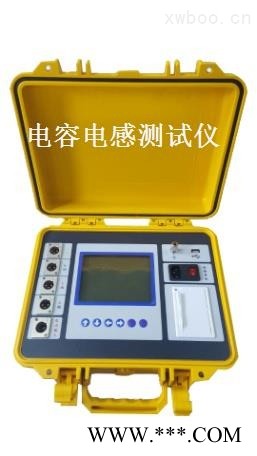

二、三级承试电容电感测试仪

一、产品概述

  SDPL-8651二、三级承试电容电感测试仪电力系统为了减小无功损耗，通常采用并联补偿电容器组的方法来提高功率因数。在实际应用中，电容器补偿装置事故率比较高，这是由电容器补偿装置工作状态的特点决定的。所以定期对补偿电容器进行检测，早期发现电容器缺陷，避免故障扩大，是十分重要的。而在现场电容器都是成组并联的，所以用一般电容表需将引线拆除后才能测量，工作量大，而且容易造成接线错误、损坏电容器。

研制的电容电感测试仪采用gao精度、大开口钳形电流互感器进行电流测量，使用工频电源输出，测试精度高、数据稳定，具有*的抗*力，能在强磁场环境中进行测试而精度不受影响，是一款高性能、专用补偿电容器测试仪。仪器具有单相电容器测试功能，简单方便。同时仪器还可测试各种电抗器、电阻器，并且仪器还可以单独进行电流测试。

二、产品主要功能与特点

2.1 单相测试功能:

    仪器可对单相电容器、电抗器、电阻器进行测量，同时单相测量时还可选择自动测试，由仪器自动判断试品类型。

2.2 电容容量测量:

    准确设置电容试品的额定频率和额定电压，仪器可自动计算电容器的补偿容量，减少现场人员计算量。

2.3 试品电抗测量：

    仪器可根据测量结果自动计算试品的容抗、感抗、阻抗，方便现场进一步对数据进行分析。

2.4 电流测试功能:

    使用仪器钳形电流互感器可单独用于电流检测，可检测电流信号的基波有效值、总谐波失真、信号频率及三、五、七、九次谐波的含有率，从而对电流信号进行简单的电能质量分析。

2.5 仪器采用大屏幕液晶显示，使用中文菜单，中文提示，操作简单。

2.6 不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

2.7 热敏打印机打印功能，快速、无声。

2.8 人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态、测试状态、存储状态等，对未连接的设备进行操作时，显示相应的未连接提示信息。

2.9 体积小、重量轻，方便携带使用。

三、产品主要技术指标

3.1 电容测量范围及精度

    电容测量范围：  1μF～2000μF

    电容测量精度：  ±（读数×1% +0.005μF）

    最小分辨率：    0.001μF（四位有效数字）

3.2 电感、电阻测量范围及精度

    电感测量范围：  1mH～10H

    电阻测量范围：  100mΩ～10kΩ

    测量精度：      ±读数×2%

3.3 电流测量范围及精度

    电流测量范围：  AC 20mA～20A，30～150Hz

    电流测量精度：  ±读数×1%

3.4 电压测量范围：  AC 0V～30V

3.5 使用条件及外形

3.6工作电源：      AC100～240VAC，50Hz/60Hz

3.7外形尺寸：      320mm(长)×270mm(宽)×145mm(高)

3.8仪器重量：      4.5kg（不含线缆）

3.9使用温度：      -10℃～50℃

3.10相对湿度：      ≤90%，不结露

，，
