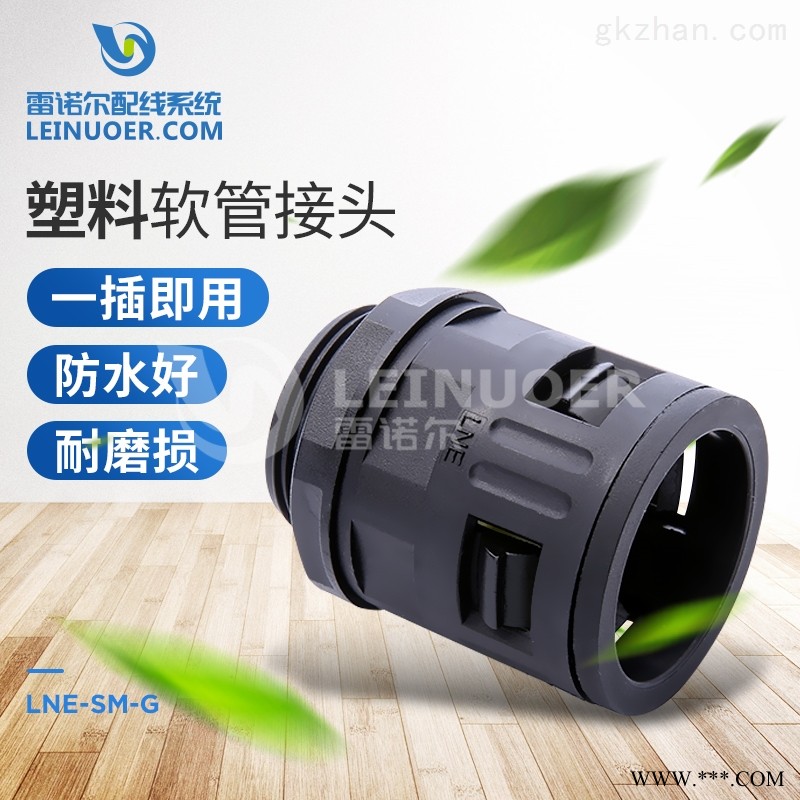

浙江雷诺尔塑料软管接头 波纹管接头 浪管盒接头产品特性
内锁扣和本体特殊设计，装卸只需拨插无需工具
浙江雷诺尔塑料软管接头 波纹管接头 浪管盒接头产品描述
产品材质： PA尼龙（polyamide）
螺纹规格： 公制（Mefric），德制（PG），英制螺纹 （G）
工作温度： -40℃ ~ ＋100℃
产品颜色： 黑色（特殊颜色可以定做）
使用方法： LNE-SM-G 型软管接头是软管的配套产品，
可接入设备箱体上，也可根据选用螺纹接入进出口为内螺纹的电动设备上，
只需软管插入接口即可。
波纹管接头 浪管盒接头产品型号
型号 | 适配软管 | 螺纹尺寸公制 | AG外径 (mm) | AG内径 (mm) | GL (mm) | H | 包装单位(个/包) |
|
LNE-SM-G-M12 | AD10.0 | M12*1.5 | 12 | 8 | 8 | 19 | 100 |
|
LNE-SM-G-M12 | AD13.0 | M12*1.5 | 12 | 8 | 8 | 19 | 100 |
|
LNE-SM-G-M16 | AD13.0 | M16*1.5 | 16 | 10 | 10 | 20 | 100 |
|
LNE-SM-G-M18 | AD13.0 | M18*1.5 | 18 | 13 | 10 | 20 | 100 |
|
LNE-SM-G-M16 | AD15.8 | M16*1.5 | 16 | 10 | 10 | 20 | 100 |
|
LNE-SM-G-M18 | AD15.8 | M18*1.5 | 18 | 13 | 10 | 20 | 100 |
|
LNE-SM-G-M20 | AD15.8 | M20*1.5 | 20 | 16 | 10 | 20 | 100 |
|
LNE-SM-G-M20 | AD18.5 | M20*1.5 | 20 | 16 | 10 | 20 | 50 |
|
LNE-SM-G-M20 | AD21.2 | M20*1.5 | 20 | 16 | 10 | 20 | 50 |
|
LNE-SM-G-M24 | AD21.2 | M24*1.5 | 24 | 20 | 10 | 20 | 50 |
|
LNE-SM-G-M25 | AD21.2 | M25*1.5 | 25 | 21 | 15 | 25 | 50 |
|
LNE-SM-G-M25 | AD25.0 | M25*1.5 | 25 | 21 | 15 | 25 | 50 |
|
LNE-SM-G-M25 | AD28.5 | M25*1.5 | 25 | 21 | 15 | 25 | 50 |
|
LNE-SM-G-M27 | AD28.5 | M27*2.0 | 27 | 21 | 15 | 25 | 50 |
|
LNE-SM-G-M30 | AD28.5 | M30*2.0 | 30 | 21 | 15 | 25 | 50 |
|
LNE-SM-G-M32 | AD28.5 | M32*1.5 | 32 | 26 | 15 | 30 | 50 |
|
LNE-SM-G-M32 | AD34.5 | M32*1.5 | 32 | 26 | 15 | 30 | 20 |
|
LNE-SM-G-M36 | AD34.5 | M36*2.0 | 36 | 28 | 15 | 32 | 20 |
|
LNE-SM-G-M40 | AD34.5 | M40*1.5 | 40 | 35 | 15 | 40 | 20 |
|
LNE-SM-G-M40 | AD42.5 | M40*1.5 | 40 | 35 | 15 | 40 | 10 |
|
LNE-SM-G-M48 | AD42.5 | M48*2.0 | 48 | 38 | 15 | 40 | 10 |
|
LNE-SM-G-M50 | AD54.5 | M50*1.5 | 50 | 44 | 18 | 42 | 10 |
|
LNE-SM-G-M60 | AD54.5 | M60*2.0 | 60 | 55 | 18 | 42 | 10 |
|
产品型号
型号 | 适配软管 | 螺纹尺寸德制 | AG外径 (mm) | AG内径 (mm) | GL (mm) | H |
|
LNE-SM-G-PG7 | AD10.0 | PG7 | 12.3 | 6.5 | 11.5 | 18.0 |
|
LNE-SM-G-PG9 | AD13.0 | PG9 | 15.0 | 10.0 | 11.5 | 19.0 |
|
LNE-SM-G-PG11 | AD15.8 | PG11 | 18.4 | 12.0 | 12.0 | 23.0 |
|
LNE-SM-G-PG13.5 | AD15.8 | PG13.5 | 20.2 | 14.3 | 12.0 | 25.0 |
|
LNE-SM-G-PG13.5 | AD18.5 | PG13.5 | 20.2 | 14.3 | 12.0 | 25.0 |
|
LNE-SM-G-PG16 | AD21.2 | PG16 | 22.3 | 17.0 | 13.0 | 27.0 |
|
LNE-SM-G-PG21 | AD28.5 | PG21 | 28.0 | 23.0 | 13.0 | 33.0 |
|
LNE-SM-G-PG29 | AD34.5 | PG29 | 36.7 | 29.0 | 15.0 | 35.0 |
|
LNE-SM-G-PG36 | AD42.5 | PG36 | 46.7 | 36.0 | 15.0 | 38.5 |
|
LNE-SM-G-PG48 | AD54.5 | PG48 | 59.0 | 53.0 | 16.0 | 39.0 |
|
型号 | 适配软管 | 螺纹尺寸英制 | AG外径 (mm) | AG内径 (mm) | GL (mm) | H |
|
LNE-SM-G-G1/2 | AD21.2 | G 1/2 | 20.9 | 17.0 | 13.0 | 27.0 |
|
LNE-SM-G-G1/2 | AD25.0 | G 1/2 | 20.9 | 20.0 | 14.0 | 30.0 |
|
LNE-SM-G-G3/4 | AD28.5 | G 3/4 | 26.0 | 23.0 | 14.0 | 34.0 |
|
LNE-SM-G-G1″ | AD34.5 | G 1″ | 33.0 | 29.0 | 14.0 | 36.0 |
|
