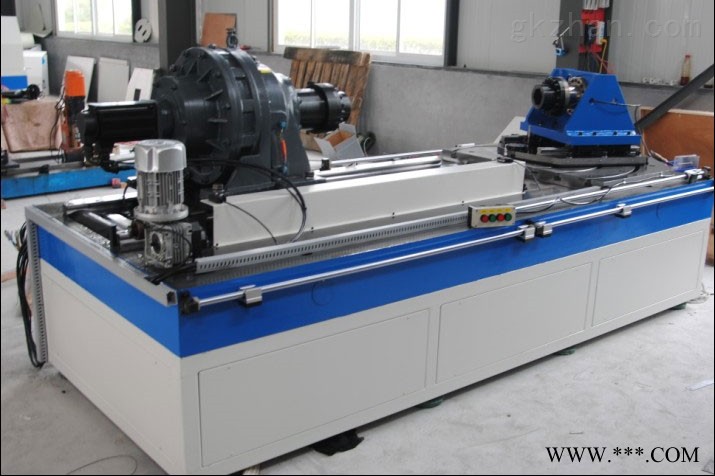

悬式绝缘子扭力弯曲试验仪、

悬式绝缘子扭力弯曲试验仪、主要针对柱式绝缘子、悬式绝缘子、针式绝缘子、蝶式绝缘子、拉紧绝缘子、防污型绝缘子、套管绝缘子做扭转破坏、扭矩载荷、扭力弯曲，扭转破坏载荷等力学性能试验。

悬式绝缘子扭力弯曲试验仪、技术参数:

1、样式：卧式

2、试验力：5000Nm

3、试验机级别：1级

4、精确测量范围: 1%FS-99%FS；

5、扭矩示值误差：优于±1% ；扭矩重复性误差 优于1%

6、角度分辨率：0.01°

7、角度测量精度：优于±1%

8、扭转附具： 三爪卡盘式、双向顶紧式

9、试验行程：300mm或 500mm （可加大）

10、扭转速度控制范围：0.01R/min～5R/min 无极调速

11、扭转速度控制精度：优于±1%

12、试验机级别：1级

14、外观：应符合GB/T2611要求

15、成套性：符合标准要求

16、保护功能：试验机有过载保护功能

17、供电电源：220V，50Hz

悬式绝缘子扭力弯曲试验仪配置单：

1、试验机主机（包含加厚钢板、连接件等）

2、直线导轨、滑块 ：HIWIN 2套

3、高精度扭矩传感器： ERFACE 1支

4、高精度减速机：NEUGART 1台

5、高精度光电编码器：OMRON 1支

6、扭矩专用数据采集板卡 1套

7、扭矩专用测试实验软件 1套

7、交流伺服系统： PANASonIC 1套

8、交流伺服调速系统：PANASonIC 1套

9、机器外壳（包含可视防护罩）、独立控制柜 1套

10、机器底座包含电器箱、工具箱 1套

11、扭转夹头、夹块、试样工装 1套

12、电脑台式机/彩色打印机 1台

13、技术资料：使用说明书、合格证、装箱单 1套
