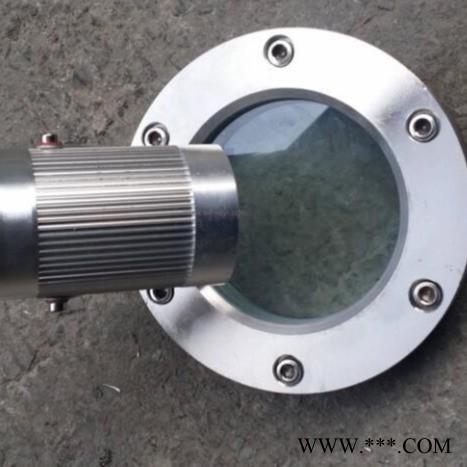

| 品牌 : | 闽嘉阀门 | 型号 : | 射灯视镜 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 手动 |
| 介质温度 : | 100 | 工作压差 : | 100 |
| 产品别名 : | 视镜 | 流动方向 : | 单向 |
| 用途 : | 调节 | 适用介质 : | 水 |
| 压力环境 : | 高压 |
公司主要生产射灯视镜，可提供射灯视镜价格，射灯视镜说明书，射灯视镜实物图，射灯视镜结构图，射灯视镜外形尺寸，射灯视镜执行标准，射灯视镜工作原理，射灯视镜作用特点。
射灯视镜产品特性:
视镜在石油、化工、医药、食品等工业生产装置的管道中，能随时观察管道中液体、气体、蒸气、润滑油等介质流动情况，起到了监视生产，避免生产过程中事故发生，是管道装置上不可缺少的附件。
本厂视镜参照《化工管道手册》和“HGJS01~S02-86压力容器视镜”等有关资料设计制造，品种规格齐全，接管法兰标准依客户系统而定。
射灯视镜产品型号:
射灯视镜产品类型代号：
类型 | 直通型 | 玻璃管型 | 三通型 | 螺纹型 | 浮球型 | 框式 | 容器 | 带颈容器 | ||||
单压式 | 双压式 | 对夹式 | 单压式 | 双压式 | 对夹式 | |||||||
代号 | ⅠA | ⅠB | ⅠC | Ⅱ | Ⅲ | Ⅳ | Ⅴ | ⅥA | ⅥB | ⅥC | Ⅶ | Ⅷ |
射灯视镜结构型式代号:
结构型式 | 直颈 | 缩颈 | 偏颈 | 无颈 | 摆板 | 叶轮 | 浮球 | 其它 |
代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
射灯视镜材质代号:
代号 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ | Ⅵ |
材质
| 20 | 1Cr18Ni9Ti | 0Cr18Ni9 | 0Cr17Ni12Mo2 | PVC | PP |
(CS20) | (321) | (304) | (316) | 聚氯乙烯 | 聚丙烯 |
注：特殊精代号D，并指时材质。
射灯视镜连接方法代号:
密封面形式 | 突面 | 凹凸面 | 榫槽面 | 全平面 | 环连接面 | 锥管螺纹 |
代号 | RF | MFM | TG | FF | RJ | RC或PT |
注：凹面代号为FM；凸面代号为M；榫面代号为T；槽面代号为G。
