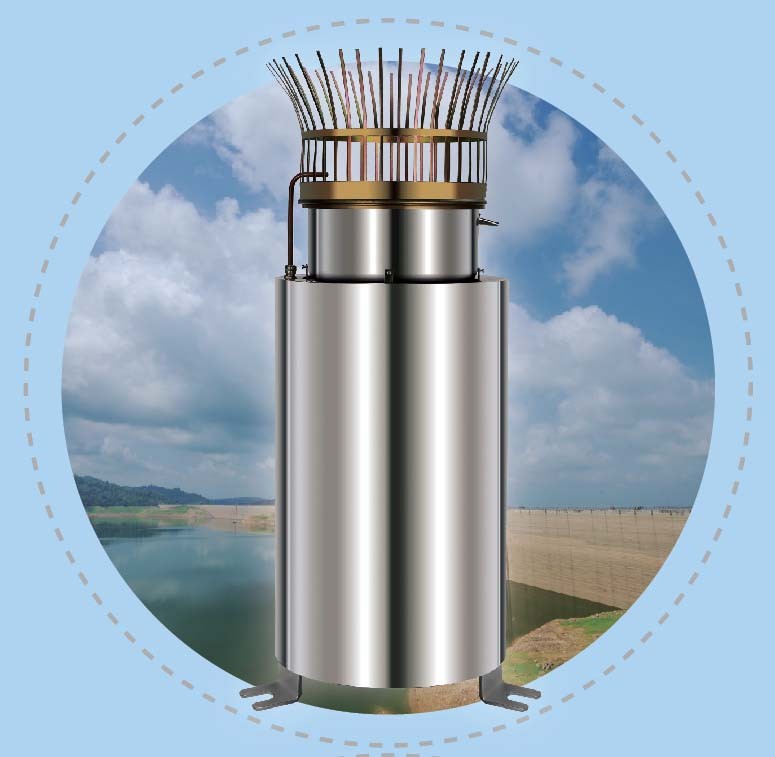

水面自动蒸发监测站

JBZF-01型数字水面蒸发计由蒸发桶、水圈、连通管、水位编码器、浮子、测缆、平衡锤、静水桶、圆形支板、调水平装置、自动补排水装置、采集控制器（以下简称采集器）等组成。安装时将蒸发桶、连通管、静水桶组成连通器；水位编码器、采集器、调平衡装置水平安装在静水筒的圆形支板上；浮子、测缆、平衡锤缆分别悬挂在水位编码器的测轮圆周的两个凹槽内，浮子安装在静水桶内。当蒸发桶中的水面蒸发引起水位下降时，静水桶中的水面同步下降，浮子即拉动测缆带动测轮和编码器旋转，编码器即可输出与水面下降量相对应的编码数据。采集器通过采集对应时段范围内的水位变化量，计算出时段水面蒸发量。

2.1  本仪器装有不锈钢防风、防尘外罩，静水桶采用了和蒸发桶同样的半埋式结构，以尽量保证了静水桶和蒸发桶中的水温一致，使传感器能在恶劣的室外环境下可靠地工作。

2.2  对于JBZF-01型数字水面蒸发计而言，蒸发桶的直径为Φ612mm，其面积为3000cm²，静水桶工作区段直径为Φ240mm，面积为453.27cm²，当蒸发桶中的蒸发量为0.1mm时（即相当于从蒸发桶中取出30ml水时）浮子感测到的水位变化量△h只有0.086896㎜。

其中，△h= S₁／（S₀ + S₁）  =457.27／（3000+453.27） =0.086896(mm)

式中：S₀=3000cm²

S₁=πr² =3.1416×(12cm)² =453.27cm²

因此，用螺旋测针在本蒸发桶中人工测量的数据与本数字蒸发计测量到的数据相对比时，应将人工测针测量数值除以0.086896才是实际蒸发量。

2.3  JBZF-01型数字水面蒸发计与20平方米蒸发池配套使用时，因为传感器静水桶的面积只有蒸发池面积2.4‰，可以基本上不考虑静水桶与蒸发池之间水体的交换的影响。可以用连通管直接与蒸发池相连接，或者将蒸发传感器的静水桶安装在20平方米的蒸发池中使用（与20m²蒸发池配套使用时，应配套相应直径的测轮，在订货时应加以补充说明）。

2.4  JBZF-01型数字水面蒸发计工作时，当蒸发桶（池）中的水位低到某一预定值时，采集控制器启动补水装置予以补水。当有降雨时，当蒸发桶（池）中的水位上升到某一预定高度时，通过采集控制器可以启动排水装置予以排水。静水桶中的水位数值始终可以受到监控。

2.5  使用本蒸发计，只能准确测量非降水时段的水面蒸发量。如欲测量包括降雨期内的日蒸发量，依照国家水文局和国家气象局的要求，还必须配置分辨力为0.1mm的高精度雨量计〔其测量误差≤(1～2)%〕等相关装置才能实现。

3  技术参数

3.1  蒸发量量测分辨力：0.1mm；

3.2  蒸发量量测精度： 蒸发量≤10mm，测量误差：≤±0.3mm；

蒸发量＞10mm，测量误差：≤±(0.3mm+1%F.S))；；

3.3  蒸发量量测范围：不小于20mm

3.4  输出接口：RS-485；

3.5  电源电压：12V/DC（-5%~+25%）；

3.6  环境温度：0℃~+55℃；

3.7  储存温度：-10℃~+60℃。

4  使用注意事项

4.1  仪器设备检查

4.1.1  按照包装运输清单，核对数量及包装内容，检查包装是否有破损和缺漏。

4.2.2  打开包装箱，按装箱单核对装箱物品并检查仪器的外观及装箱零件，有无损伤。

4.1.3  阅读使用说明书，了解仪器性能、结构、安装方法和使用、检定方法。

4.2  搬运

4.2.1  产品搬运时一般应连包装一起进行。应尽量使用原包装。

4.2.2  已经拆除包装的产品，特别是测量传感器，应当托住圆形支板垂直向上进行搬运和放置，切忌睡倒和颠倒搬运。

4.2.3  安装过程中，需要打开传感器的外筒，此时挪动传感器时同样应当托住圆形支板进行，切不可拿住传感器内部零件来回摇动。

4.2.4  传感器内部极其精密，未做好减震包装之前，应避免使用颠簸过大的运输工具运输。

4.3  储存和保管

4.3.1  产品储存时最好连包装进行。

4.3.2  产品储存应当放置在通风干燥的仓库内，环境温度和湿度应当遵循技术规范的要求。

4.3.3  已经拆除包装的仪器设备，或是不在测量季节收回室内保养的仪器设备，应当搁置在距地面60cm以上的架子上。

4.3.4  产品长期储存时应定期检查其外观和功能，并至少每年通电一次，防止意外损坏。

5.1  安装场地的要求

根据“观测规范”，蒸发计的安装场地应满足以下要求：

5.1.1  观测场一般为25m×25m的平整场地，确因条件限制，也可取16m（东西向）×20m（南北向），高山站、海岛站、无人站不受此限。场地内应有良好的排水设施，保证在大暴雨情况下场地内的积水不得高于地面以上5cm。

5.1.2  观测场四周一般设置约1.2m高的稀疏围栏，围栏不宜采用反光太强的材料。观测场围栏的门一般开在北面。场地应平整，保持有均匀草层（不长草的地区例外），草高不能超过20厘米。对草层的养护，不能对观测记录造成影响。场内不准种植作物。

5.1.3  为保持观测场地自然状态，场内铺设0.3-0.5m宽的小路（不得用沥青铺面），人员只准在小路上行走。有积雪时，除小路上的积雪可以清除外，应保护场地积雪的自然状态。

5.1.4  根据场内仪器布设位置和线缆铺设需要，在小路下修建电缆沟(管)，电缆沟（管）应做到防水、防鼠，便于维护。

5.1.5  观测场的防雷设施必须符合气象行业规定的防雷技术标准的要求。

5.2  观测场内仪器设施的布置

观测场内仪器设施的布置要注意互不影响，便于观测操作。见图2 JBZF-01型数字水面蒸发计平面安装示意图。

5.2.1  高的仪器设施安置在北边，低的仪器设施安置在南边；

5.2.2  各仪器设施东西排列成行，南北布设成列，仪器距观测场边缘护栏不小于3m；

5.2.3  仪器安置在紧靠东西向小路南面，观测员应从北面接近仪器。

5.3  设备安装前的准备工作

000015.3.1  按照图1、图2尺寸要求挖好观测场内的管路和电路地沟，应当尽量选择路边不种植作物的土地，开挖深大于30cm、宽30cm的沟槽（也可用砖砌电缆沟），电缆用塑料管作保护套管，穿线后测试确保各条线路畅通后填土埋实。沟槽如果必须经过草皮，应当重新铺好草皮。

000025.3.2  要求自来水管路铺设到观测场内补水桶处。
