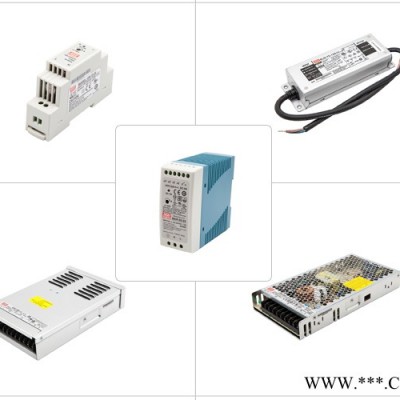

信息交流开关电源供应商-中自恒立-交流开关电源供应商

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

开关电源纹波的测量

基本要求：

使用示波器AC耦合

20MHz带宽限制

拔掉探头的地线

1，AC耦合是去掉叠加的直流电压，得到准确的波形。

2，信息交流开关电源供应商，打开20MHz带宽限制是防止高频噪声的干扰，防止测出错误的结果。因为高频成分幅值较大，测量的时候应除去。

3，拔掉示波器探头的接地夹，使用接地环测量，是为了减少干扰。很多部门没有接地环，如果误差允许也直接用探头的接地夹测量。但在判断是否合格时要考虑这个因素。

还有一点是要使用50?终端。横河示波器的资料上介绍说，50?模块是除去DC成分，测量AC成分。但是很少有示波器配这种专门的探头，大多数情况是使用标配100K?到10M?的探头测量，工业自动化交流开关电源供应商，影响暂时不清楚。

上面是测量开关纹波时基本的注意事项。如果示波器探头不是直接接触输出点，应该用双绞线，或者50?同轴电缆方式测量。

在测量高频噪声时，使用示波器的全通带，一般为几百兆到GHz级别。其他与上述相同。可能不同的公司有不同的测试方法。归根到底要清楚自己的测试结果。第二要得到客户认可.

以上就是为大家介绍的全部内容，希望对大家有所帮助。如果您想要了解更多开关电源的知识，交流开关电源供应商，欢迎拨打图片上的热线联系我们。

开关电源的电路组成

开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

中自恒立拥有先进的技术，工控交流开关电源供应商，我们都以质量为本，信誉高，我们竭诚欢迎广大的顾客来公司洽谈业务。如果您对开关电源感兴趣，欢迎点击左右两侧的在线客服，或拨打咨询电话。

开关电源的工作原理

中自恒立——销售开关电源，我们为您带来以下信息。

开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
