量子点发射光谱较窄，色纯度和色彩饱和度较高，可实现较宽的色域，已被广泛应用于LCD的背光中。然而，目前市面尚没有真正的量子点LED直显(direct-emitting)。

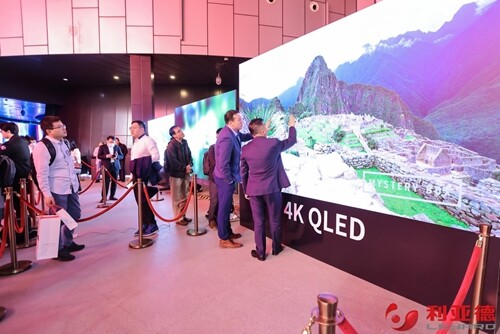

近期，赛富乐斯半导体科技有限公司(Saphlux Inc.，以下简称Saphlux)与利亚德集团(以下简称利亚德)在年度投资者说明会上联合发布了全球首款4K 162寸QLED直显大屏。这是首款将量子点用于直显的QLED显示屏。
带着好奇，我们对其背后的技术以及QLED直显屏的特点进行深入的调研，详细了解了QLED的特色以及这一突破是如何实现的。
原位封装量子点芯片(QD in chip) 技术
这一突破性的技术得益于Saphlux独有的纳米孔量子点(NPQD)技术。与传统在有机物胶体中的量子点膜或量子点光刻胶不同，Saphlux直接在LED本身的氮化镓结构上制成纳米孔结构，以氮化镓作为天然的量子点载体。得益于纳米孔的散射效应和氮化镓极高的导热率，大幅提高了量子点色彩转换的效率及可靠性。
同时，因为不需要额外加入胶体结构，Saphlux可以直接在mini-LED和micro-LED上实现原位的量子点封装，使得面板厂商在使用和生产中不需要做过多的额外的产线及设备调整。

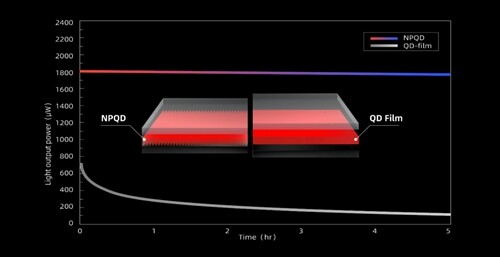

如下图所示，对于0408 LED芯片，在相同12微米的量子点厚度下，NPQD LED芯片比量子点胶的LED芯片有3-8倍的效率提升，并且突破了量子点可靠性的瓶颈，在大电流高光强的加速老化测试中，几乎没有明显衰减。

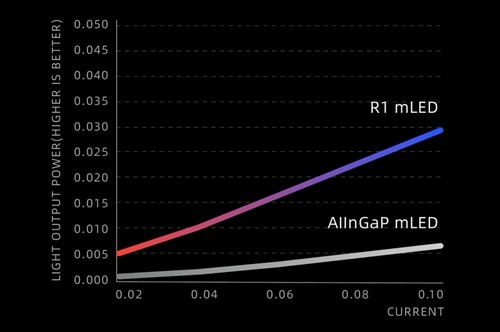

通过这项技术，Saphlux提供了R1的红光原位封装量子点LED芯片，解决了传统红光芯片效率低、视角差、温度敏感、成本高等一系列问题，并与合作伙伴一起实现了量产，并发布了大屏产品。
QLED大屏的特色
通过搭载Saphlux的R1芯片，利亚德集团、Saphlux以及产业链的合作伙伴通力合作，打造了这款4K QLED直显大屏，其分辨率为3840*2160，对比度达到了15000:1，刷新率为7680Hz。该大屏突出的特点如下：
更一致的LED芯片半功率角

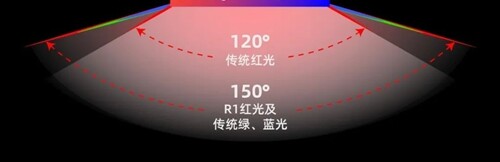

通过蓝光LED和量子点转换技术，使红光LED芯片的半功率视角从120°提升至约150°，解决了RGB芯片半功率视角不一致导致的屏幕偏色问题。同时，因为三色芯片都采用氮化镓基材料，电压一致，驱动和控制更加容易。
更高的色彩均匀性
QLED直显屏利用量子点本身一致性好的特点，在红色部分实现了全屏正负0.2nm的高度一致性，比传统的红光5nmbin宽提高了一个数量级以上，进一步提高了全屏色彩的均匀性。
更广色域

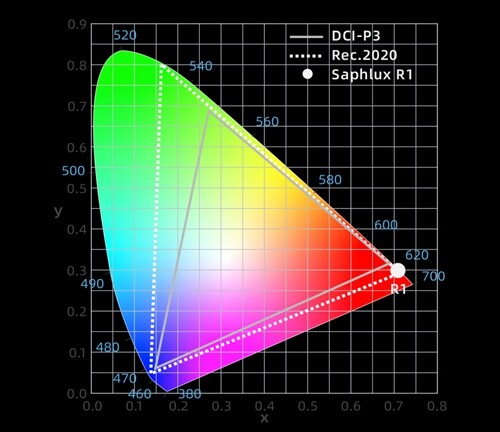

这款QLED大屏的红光已达到BT2020的水准。在后续的绿光和其他波段芯片产品逐步搭载后，可实现更宽的色域，带来全新的色彩体验。
首个通过可靠性测试的QLED直显
QLED直显屏通过在量子点芯片的原位封装及屏幕上的整体保护，成功通过了2000小时的上屏可靠性测试和500小时的高温高湿测试，实现了产品落地。

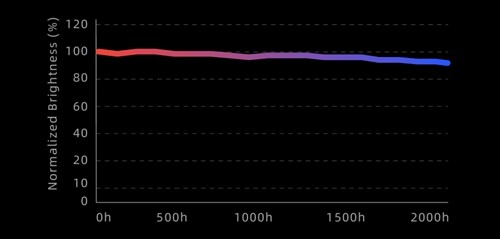

通过2000小时点亮可靠性测试

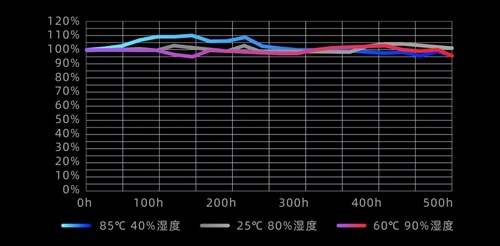

通过500小时高温高湿测试
这次QLED直显屏的发布标志着一项新的显示技术的诞生。量子点技术和LED技术的结合，为我们带来了最佳的色彩和最先进的显示技术。我们期待着人类的视觉享受迎来一个崭新的时代。
