ACE-4140AP 400W ATX结构服务器冗余电源|供应产品|上海威兴达电子有限公司

价格:未填

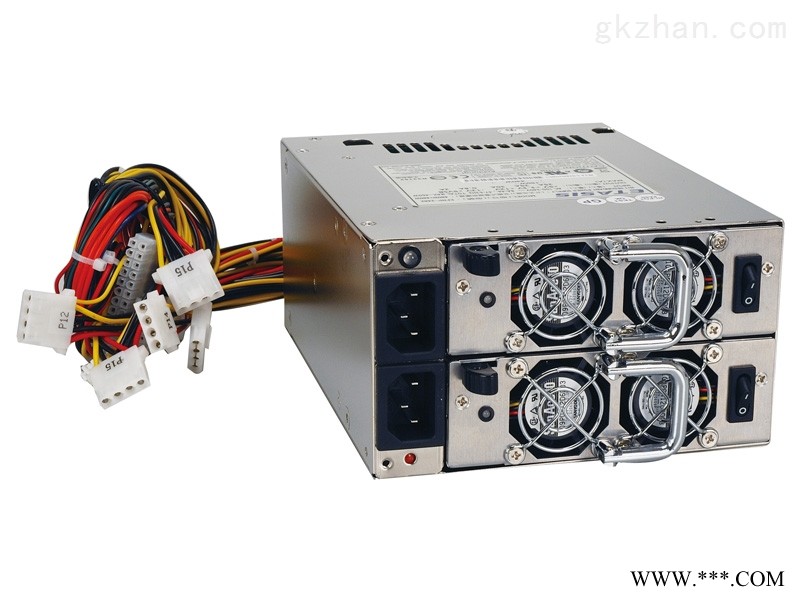

^点击看大图^

Features
	1. 有效的电源功率修正因子(PFC) 2. 具有远程DC传感器+5V和+3.3V 3. 短路保护 4. 过流保护 5. 过压保护 6. 过功耗保护 7. MTBF > 100,000小时 8. 小尺寸模块设计 9. 电源失败报警讯号 10. 前面板LED灯标示电源状态 11. 90 VAC - 240 V交流全范围 12. 立式和卧式两种规格

Specifications

输入

电压：90 ~ 264 V交流全范围
频率：47 Hz~ 63 Hz
输入电流：
8 A(RMS)@ 100 VAC
4 A(RMS)@ 240 VAC
涌浪电流：
80 A 支持 100 VAC
120 A 支持 240 VAC

输出

电压	最小负载	负载	波纹 & 噪音
+5V	0A	6A	50mV
+12 V	2.5 A	30 A	120 mV P-P
-12 V	0.1 A	0.8 A	120 mV P-P
+3.3 V	2 A	25 A	50 mV P-P
+5Vsb	0A	0.3A	60mV

+5 V, +12 V总功耗低于150 W
+3.3 V, +5 V, +12V总功耗低于440 W
过压保护
+5 V 输出 5.7 V ~ 6.5 V
+12 V 输出 13.3 V ~ 14.5 V
+3.3 V 输出 3.9 V ~ 4.5 V
过载保护
+5 V 输出 10.5 V ~ 12.5V
+12 V 输出 25.2 V ~ 30 V
+3.3 V 输出 6.93 V ~ 8.25 V
短路保护
+3.3 V, +5 V, +12 V 关闭和锁定

保持时间

17 ms Min.

效率

65 %

寿命(Hrs)

100,000小时(常温50℃,满载状态下)

输出接口

20+4PINATXx1, 4PIN 12V CPU x1, HDD/
CDROM x8, FDD x2, SATA x2, Buzzer
Reset x1, T.T.L signal x1, LED 电源 x1

储存温度

-40 °C~ 70 °C

工作温度

0 °C~ 50 °C

尺寸(W×H×D)(mm)

150 x 85 x 190 (mm)

Ordering Information

Part No.	Description
ACE-R4140AP-RS	400W Mini Redundant ATX Power Supply, with PFC
ACE-R4140AP1-RS	A400W AC-DC ATX Redundant module, for ACE-R4140AP, with PFC
