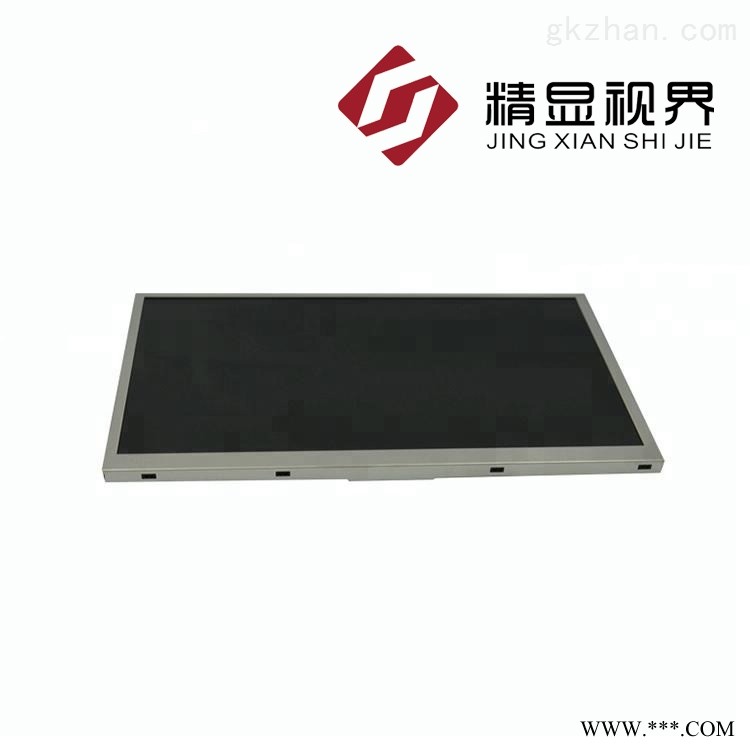

▉ 友达10.1寸工业液晶模组C101EAN01.0 应用详情
基础信息： | 制造商 | 友达 (AUO) | 型号 | C101EAN01.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 车载显示 | |
屏幕尺寸 | 10.1” | |||
应用环境： | 工作温度 | -30 ~ 85°C | 存储温度 | -40 ~ 95 °C |
ROHS | ROHS | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征： | 表面雾面广视角风景模式宽温3G抗震白光LED背光宽屏上/下,左/右翻转显示 | |||
▉ 友达10.1寸工业液晶模组C101EAN01.0 结构详情
像素特征： | 解析度 | 1280(RGB)×720 , WXGA | 点间距 | 0.058×0.175 mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.175×0.175 mm | |
结构尺寸： | 显示区域 | 223.68×125.82 mm | 开口区域 | 226.78×132.22 mm |
外观尺寸 | 238.6×148 mm | 外观厚度 | 7.5/10.3 (Typ./Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (W : H) | 风景肖像 | 风景模式 | |
安装方式： | - | |||
其他参数： | 重量 | 370±37g | 表面处理 | 雾面 |
▉ 友达10.1寸工业液晶模组C101EAN01.0光学详情
基础信息： | 显示亮度 | 400 (Min.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 20/20 (Max.)(Tr/Td) (ms) | |
色彩性能： | 白色色度 | Wx:0.305; Wy:0.330 | 支持颜色 | 16.7M (8-bit) |
色域 | 71% NTSC (CIE1931) | 亮度均匀性 | 1.25 (Max.)(9 points) |
▉ 友达10.1寸工业液晶模组C101EAN01.0 电子详情
▉ 友达10.1寸工业液晶模组C101EAN01.0 信号详情
信号电气： | 输入电流 | 140/488mA (Typ.)(IDD/IDDA) | 输入电压 | 3.3/3.3V (Typ.)(VDD/VDDA) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 8-bit) | |||
接口特征： | 位置 | | 类型 | FPC | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
- | - | 0.5mm | 40pins | 1pcs | - | |
▉ 友达10.1寸工业液晶模组C101EAN01.0 发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 8S3P | 位置 | 侧入式光源 | ||||
可换性 | - | 灯管形状 | 3串 | 灯管寿命 | 10K(Min.) | |||||
灯管电气： | 电压输入 | 24.0/27.2V (Typ./Max.) | 电流输入 | 80/85mA (Typ./Max.) | ||||||
功耗 | - | |||||||||
接口特征： | 位置 | - 点赞 0 反对 0 举报 0
