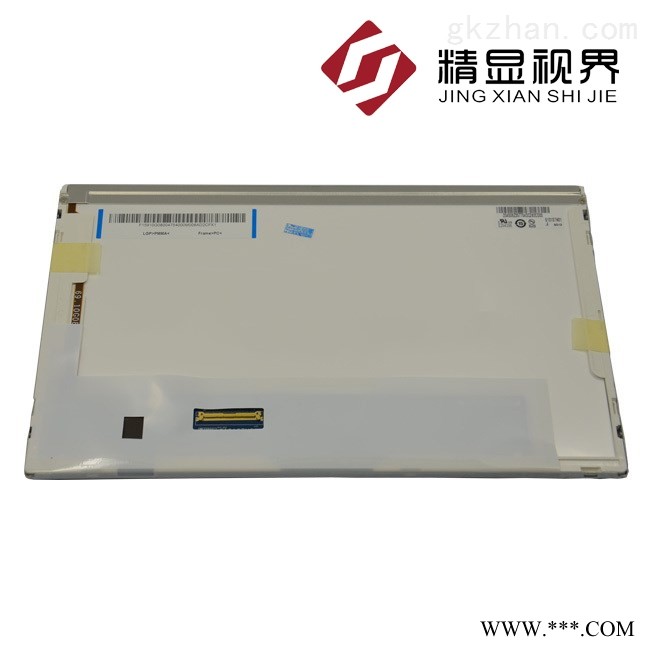

G101STN01.4

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业

屏幕尺寸

10.1”

应用环境：

工作温度

-10 ~ 60°C

存储温度

-30 ~ 70 °C

ROHS

ROHS

抗振性能

典型特征：

表面雾面6/8位灰阶可选风景模式白光LED背光背光寿命大于5万小时宽屏信号端子倒装

像素排列

RGB垂直条状

像素间距

0.2175×0.2088 mm

结构尺寸：

显示区域

222.72(W)×125.28(H) mm

开口区域

226.43(W)×128.1(H) mm

外观尺寸

235(W)×143(H) mm

外观厚度

4.9 (Typ.) mm

外观特征 ：

物理性质

平面矩形

外观样式

-

宽高比

16:9 (W : H)

风景肖像

风景模式

安装方式：

Side mounting holes (4-M2) on left, right bezel

其他参数：

重量

180g (Typ.)

表面处理

雾面，Hard coating (3H)

可视角度

70/70/60/60 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

推荐视角

-

响应时间

7/9 (Typ.)(Tr/Td) ms

色彩性能：

白色色度

Wx:0.313; Wy:0.329

支持颜色

262K/16.7M (6-bit / 6-bit + FRC)

色域

45% NTSC (CIE1931)

亮度均匀性

1.25 (Max.)(5 points)

功率消耗

0.53W (Max.)

信号接口

LVDS (1 ch, 6/8-bit)

接口特征：

位置

背面

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

I-PEX

20455-040E-12R

0.5mm

40pins

1pcs

-

可换性

-

灯管形状

-

灯管寿命

50K(Min.) (Hours)

灯管电气：

电压输入

12.8/13.6V (Typ./Max.)

电流输入

35mA (Typ.)

功耗

2.58/3.0W (Typ./Max.)

接口特征：

位置

-
