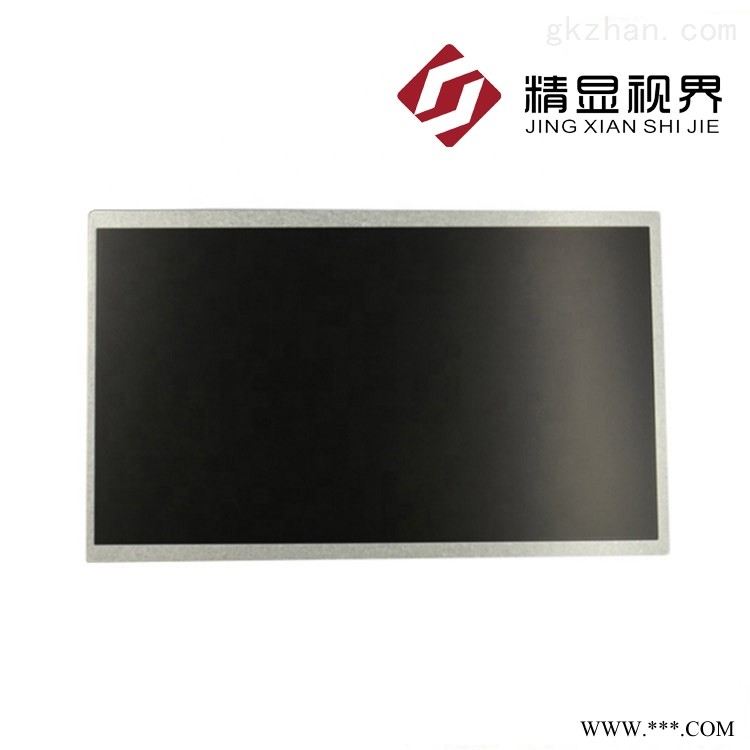

▉ 友达10.1寸工业液晶模组G101EVT04.0 应用详情
基础信息： | 制造商 | 友达 (AUO) | 型号 | G101EVT04.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 10.1” | |||
应用环境： | 工作温度 | -20 ~ 60°C | 存储温度 | -30 ~ 70 °C |
ROHS | ROHS | 抗振性能 | - | |
典型特征： | 表面雾面广视角风景模式白光LED背光宽屏信号端子倒装 | |||
▉ 友达10.1寸工业液晶模组G101EVT04.0 结构详情
像素特征： | 解析度 | 1280(RGB)×800 , WXGA | 点间距 | 0.0565×0.1695 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.1695×0.1695 mm (H×V) | |
结构尺寸： | 显示区域 | 216.96×135.6 mm (H×V) | 开口区域 | - |
外观尺寸 | 257.35×175.5 mm (H×V) | 外观厚度 | 6.64 (Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:10 (H : H) | 风景肖像 | 风景模式 | |
触摸屏： | 带触摸屏 | |||
其他参数： | 重量 | 265g (Max.) | 表面处理 | 雾面 (Haze 3%)，Hard coating (9H) |
▉ 友达10.1寸工业液晶模组G101EVT04.0 光学详情
基础信息： | 显示亮度 | 360 cd/m² (Typ.) | 对比度 | 1300:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | MVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 25 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色色度 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K (6-bit) |
色域 | 45% NTSC (CIE1931) | 亮度均匀性 | 1.43 (Max.)(5 points) |
▉ 友达10.1寸工业液晶模组G101EVT04.0 电子详情
▉ 友达10.1寸工业液晶模组G101EVT04.0 信号详情
信号电气： | 输入电流 | 170/245mA (Typ./Max.) | 输入电压 | 3.3V (Typ.)(VDD) | ||
功率消耗 | 0.56/0.8W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-040E-12R | 0.5mm | 40pins | 1pcs | - | |
▉ 友达10.1寸工业液晶模组G101EVT04.0 发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 | ||||
可换性 | - | 灯管形状 | - | 灯管寿命 | 20K(Typ.) (Hours) | |||||
灯管电气： | 电压输入 | 14.5/16V (Typ./Max.) | 电流输入 | 132mA (Typ.) | ||||||
功耗 | 2.6W (Max.) | |||||||||
