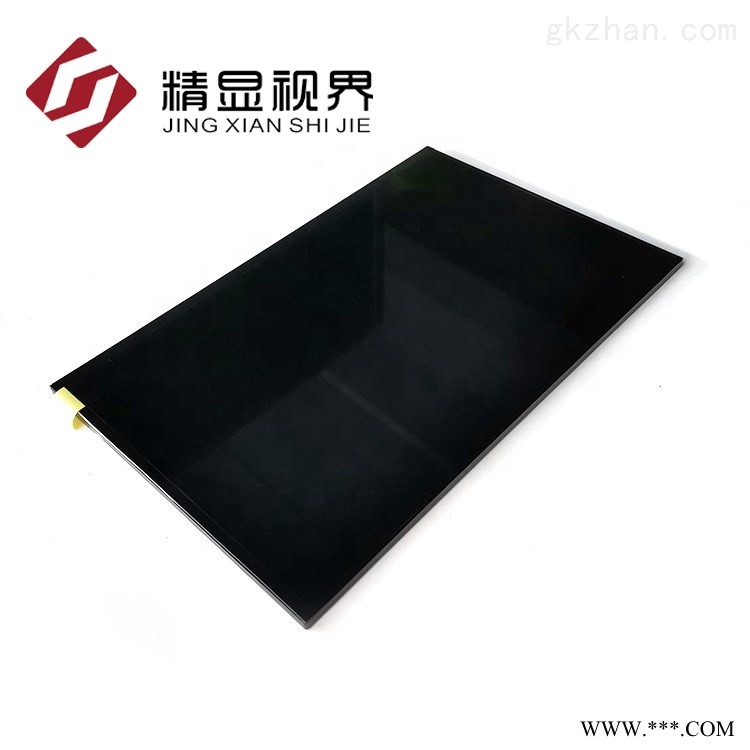

▉ 友达10.1寸工业液晶模组G101EVN03.1 应用详情
基础信息： | 制造商 | 友达 (AUO) | 型号 | G101EVN03.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 户外高亮 | |
屏幕尺寸 | 10.1” | |||
应用环境： | 工作温度 | -20 ~ 60°C | 存储温度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | - | |
典型特征： | 表面镜面6/8位灰阶可选广视角风景模式超高亮度白光LED背光背光寿命大于5万小时宽屏信号端子倒装 | |||
▉ 友达10.1寸工业液晶模组G101EVN03.1 结构详情
像素特征： | 解析度 | 1280(RGB)×800 , WXGA | 点间距 | 0.0565×0.1695 mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.1695×0.1695 mm | |
结构尺寸： | 显示区域 | 216.96×135.6 mm | 开口区域 | - |
外观尺寸 | 227.69×148.31 mm | 外观厚度 | 5.6/7.75 (Typ./Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:10 (W : H) | 风景肖像 | 风景模式 | |
安装方式： | Without | |||
其他参数： | 重量 | 350g (Max.) | 表面处理 | 镜面 (Haze 0%) |
▉ 友达10.1寸工业液晶模组G101EVN03.1 光学详情
基础信息： | 显示亮度 | 1000 (Typ.) | 对比度 | 1300:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | MVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 25 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色色度 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + FRC) |
色域 | 45% NTSC (CIE1931) | 亮度均匀性 | 1.43 (Max.)(5 points) |
▉ 友达10.1寸工业液晶模组G101EVN03.1 电子详情
▉ 友达10.1寸工业液晶模组G101EVN03.1 信号详情
信号电气： | 输入电流 | 192/270mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.63/0.89W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | HD1S040HA1 | 0.5mm | 30pins | 1pcs | - | |
▉ 友达10.1寸工业液晶模组G101EVN03.1 发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 | ||||
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Min.) | |||||
灯管电气： | 电压输入 | 28.8±3.6V | 电流输入 | 70mA (Typ.) | ||||||
功耗 | 7.4W (Typ.) | |||||||||
接口特征： | 位置 | - 点赞 0 反对 0 举报 0
