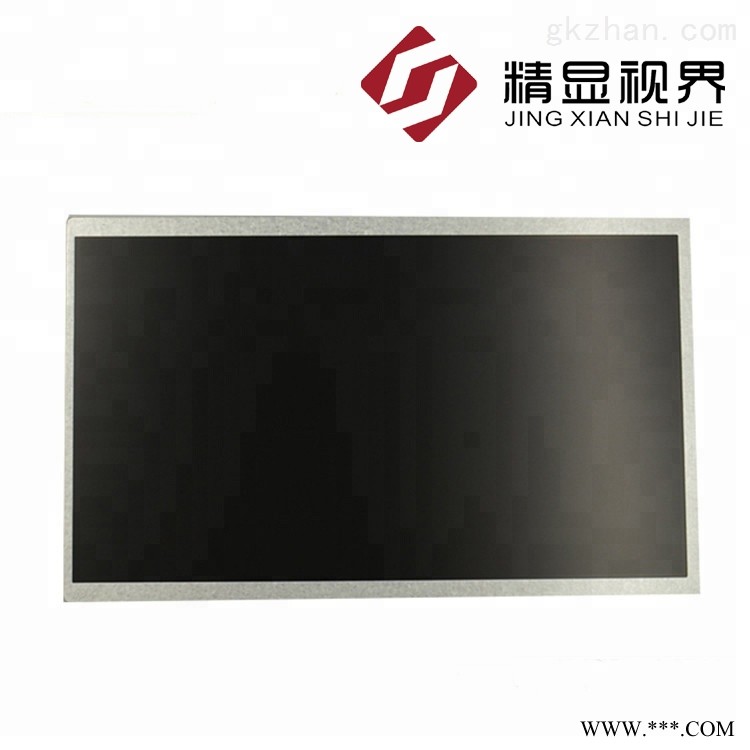

G101STT01.0

类型

a-Si   TFT-LCD , 液晶模组

应用产品

工业

屏幕尺寸

10.1”

应用环境：

工作温度

-20 ~70°C

存储温度

-30 ~ 80 °C

ROHS

ROHS

抗振性能

-

典型特征：

6/8位灰阶可选广视角风景模式白光LED背光背光寿命大于5万小时宽屏信号端子倒装

像素排列

RGB垂直条状

像素间距

0.1695×0.1695 mm

结构尺寸：

显示区域

216.96(W)×135.6(H) mm

开口区域

220.36(W)×139.1(H) mm

外观尺寸

227.91(W)×148(H) mm

外观厚度

8.34 (Max.) mm

外观特征 ：

物理性质

平面矩形

外观样式

-

宽高比

10:16

风景肖像

风景模式

安装方式：

Without

其他参数：

重量

-

表面处理

Hard coating，反射率 1.5% (Typ.)

可视角度

85/85/85/85 (Typ.)(CR≥10)

显示模式

MVA，常黑显示，透射式

推荐视角

全视角

响应时间

25 (Typ.)(Tr+Td) ms

色彩性能：

白色坐标

Wx:0.313; Wy:0.329

支持颜色

262K/16.7M (6-bit / 6-bit + FRC)

色域

45% NTSC (CIE1931)

亮度均匀性

1.43 (Max.)(5 points)

功率消耗

0.63/0.89W (Typ./Max.)

信号接口

LVDS (1 ch, 6/8-bit)

接口特征：

位置

背面

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

广濑电机

FH41-40S-0.5SH(05)

0.5mm

40pins

1pcs

-

可换性

-

灯管形状

-

灯管寿命

50K(Min.) (Hours)

灯管电气：

电压输入

12.0±1.2V

电流输入

480mA (Max.)

功耗

5.76W (Max.)

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

无

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

-

-

-

-

-

-

44pcs   / 箱

-

-
