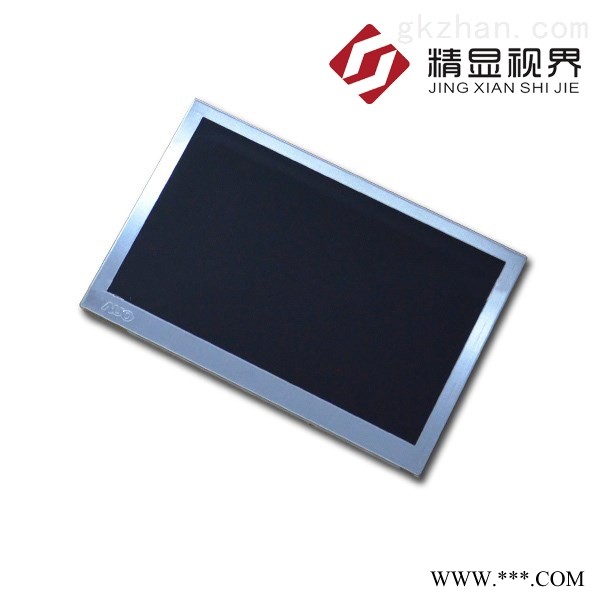

▉友达7寸工业液晶模组G070VW01 V1应用详情
基本信息 : | 制造商 | 友达 (AUO) | 面板型号 | G070VW01 V1 |
面板尺寸 | 7 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -20~70 °C | 存储温度 | -20 ~ 70 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面6/8位灰阶可选风景模式背光易换白光LED背光宽屏上/下,左/右翻转显示
| |||
▉ 友达7寸工业液晶模组G070VW01 V1结构详情
像素特征 : | 解析度 | 800(RGB)×480 , WVGA | 点间距 | 0.0635×0.1905 mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm | |
结构尺寸 : | 显示尺寸 | 152.4×91.44 mm | 可视区域 | 154.4×93.44 mm |
外观尺寸 | 170×111 mm | 外观厚度 | 5.0/8.5 (Typ./Max.) mm | |
外观特征 : | 外观样式 | - | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 物理形状 | 平面矩形 | |
其它特征 : | 重量 | 175g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
▉ 友达7寸工业液晶模组G070VW01 V1光学详情
基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 65/65/50/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
视角 | - | 响应速度 | 12/18 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.300; Wy:0.320 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) |
▉ 友达7寸工业液晶模组G070VW01 V1电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 | 3.4W (Typ.) |
▉ 友达7寸工业液晶模组G070VW01 V1光源详情
光源特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 寿命 | 30K(Typ.) | ||
数量 | - | 灯管形状 | 位置 | 侧入式光源 | ||||
灯管电气 : | 电压输入 | 5.0±0.5V | 电流输入 | 0.6A (Typ.) | ||||
功耗 | 2.69/3.03W (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
1.0 mm | 6 pins | 1pcs | ||||||
▉ 友达7寸工业液晶模组G070VW01 V1信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入- | 100/120mA (Typ./Max.) | ||
逻辑电压 | - | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | DF19LA-20P-1H | 1.0 mm | 20pins | 1 pcs | LVDS-20P1C8B-140A | |
▉ 友达7寸工业液晶模组G070VW01 V1包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 14.4 Kgs 点赞 0 反对 0 举报 0
