丙烷流量计销售原理工作原理
饱和蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，（如图）这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St× V/d
式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
d 三角柱的宽度
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。

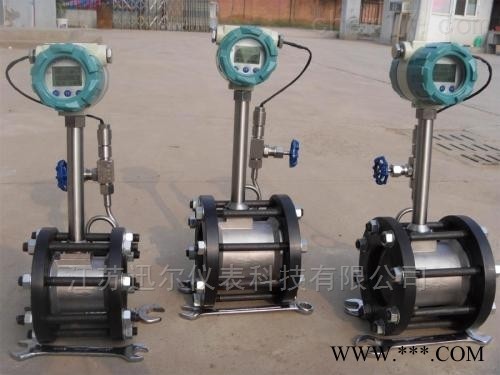

系列智丙烷流量计技术参数
公称通经（mm） | 20,25,32,40,50,65,80,100,125,150,200,250,300..............800 |
仪表材质 | 304、316、316L |
公称压力（Mpa） | PN1.6Mpa；PN2.5Mpa； PN4.0Mpa |
被测介质温度（℃） | －40～+280℃ ；－40～+350℃ |
环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
精度等级 | 测量液体：示值的±1.0 测量气体或蒸汽：示值的±1.0、±1.5 |
量程比 | 1:10；1:15 |
阻力损失系数 | Cd<2.6 |
输出信号 | 传感器：脉冲频率信号0.1 ～ 3000Hz 低电平≤1V 高电平≥6V 变送器：两/三线制4 ～ 20mADC电流信号 通 讯：RS485 |
供电电源 | 传感器：+12VDC、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.6V锂电池 |
传输距离 | ≤200m |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
允许振动加速度 | 1.0g |
系列智丙烷流量计销售原理流量范围
一般液体、气体同蒸汽的适用流量范围表
系列智丙烷流量计型号与标记
产品型号与标记 | 说明 | |||||||
| 利用卡门涡街原理 | |||||||
类型 | G |
| 液晶现场显示型 (4-20mAl输出,可内置锂电池供电) | |||||
D |
| 基本型 (三线制脉冲输出) | ||||||
安装 方式 | F |
| 法兰连接（表体法兰标准：GB/T9119·10－2000） | |||||
K | 法兰卡装（产品出厂自带卡装法兰、螺栓及垫片） | |||||||
C | 插入式法兰对接（产品出厂自带连接法兰） | |||||||
测量介质 | 1 |
| 气 体 | |||||
2 | 液 体 | |||||||
3 | 蒸 汽 | |||||||
补偿类型 | 1 |
| 带压力补偿 | |||||
2 | 带压力和温度补偿 | |||||||
3 | 不带补偿 | |||||||
显示方式 | Y |
| 一体显示型 | |||||
F | 分体显示型 | |||||||
G | 一体显示+流量积算仪显示 | |||||||
输出信号 | N |
| 脉冲信号（三线制） | |||||
A | 4～20mADC（两线制） (G型可选) | |||||||
B | 电池供电，现场液晶显示 (G型可选) | |||||||
C | 现场液晶显示+4～20mADC/脉冲输出+RS485 (G型可选) | |||||||
管 径 （mm） | 20 |
| 20mm | |||||
25 | 25mm | |||||||
32 | 32mm | |||||||
40 | 40mm | |||||||
50 | 50mm | |||||||
65 | 65mm | |||||||
80 | 80mm | |||||||
100 | 100mm | |||||||
125 | 125mm | |||||||
150 | 150mm | |||||||
200 | 200mm (插入式可选) | |||||||
250 | 250mm (插入式可选) | |||||||
300 | 300mm (插入式可选) | |||||||
… | …口径可选更大 (插入式可选) | |||||||
精度 | A |
| ±1% FS | |||||
B | ±1.5% FS(标配) | |||||||
防爆要求 | N | 不防爆 | ||||||
E | 防爆，ExdIIBT6 | |||||||
安装要求
编辑
管道情况
饱和蒸汽流量计的安装要求有一定的前后直管段，常见情况如下（D为管道的直径）：
管道情况 | 上游 | 下游 |
同心收缩管 全开闸阀 | 15D | 5D |
90℃直角弯头 | 20D | 5D |
同平面二个90℃弯头 | 25D | 5D |
半开闸阀 调节阀 | 50D | 5D |
不同平面二个90℃弯头 | 40D | 5D |
带整流管束 | 12D | 5D |

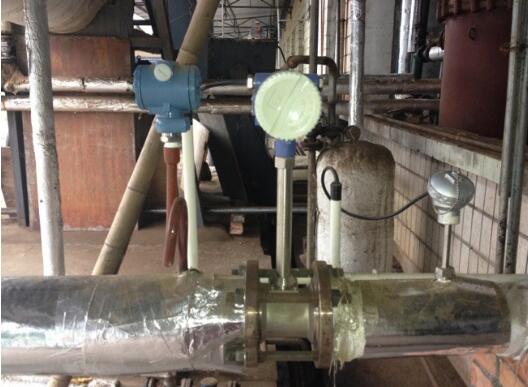

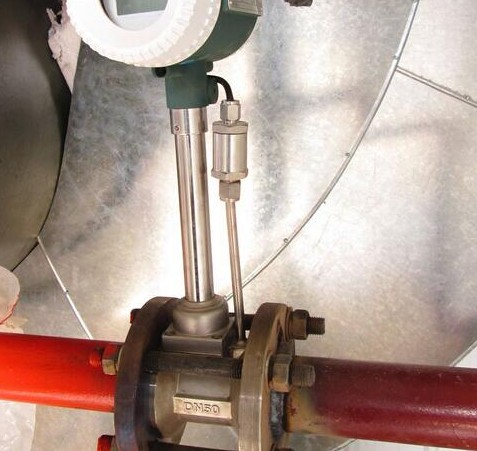

安装条件
传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游 和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。安装液体传感器的附近管道内应充满被测液体。传感器应避免安装在有强烈的管道上。直管段的内径尽可能与传感器通径*，若不能*，应采用比传感器通径略大的管道，误差 要≤3%，并不超过5mm。传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
天然气流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，天然气流量计是节流式流量计的理想替代产品。
天然气流量计在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。天然气流量计我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与天然气流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

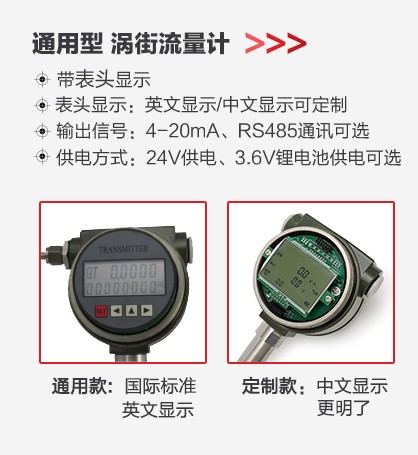

为了使用方便，电池供电的本地显示型天然气流量计采用微功耗*，天然气流量计采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型天然气流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～ 55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V防爆等级 本安型iaIIbT3-T6
防护等级 IP65
天然气流量计工况流量范围 （m3/h）
注意事项
法兰与直管段焊接时不能带着传感器焊接。
安装时应使传感器的流向标志与管道内流体流向*。
传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。
测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。
连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，大长度不应超过200米。
安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的干扰。
测量气体的管道为防止储积液的干扰。安装位置如图五所示。高温高压下更换探头体时，必须安全操作，做好高温防护。降温降压后在安全条件下方可更换探头。
售后服务方式
1、电话支持：通过电话或传真形式，将安排专业技术人员在规定时间内对设备故障定位，并拿出解决方案，终排除故障。
2、现场支持：通过电话不能诊断的故障，将安排工程师赴现场分析原因，制定方案，排除故障。
