开关电源工作小技巧
中自恒立销售开关电源，我们为您分析该产品的以下信息。
1. 变压器图纸、PCB、原理图这三者的变压器飞线位号需一致。
理由：安规认证要求这是很多工程师在申请安规认证提交资料时会犯的一个毛病。
2.X电容的泄放电阻需放两组。
理由：UL62368、CCC认证要求断开一组电阻再测试X电容的残留电压。很多新手会犯的一个错误，修正的办法只能重新改PCBLayout，浪费自己和采购打样的时间。
3.变压器飞线的PCB孔径需考虑到较大飞线直径，必要是预留两组一大一小的PCB孔。
理由：避免组装困难或过炉空焊问题。因为安规申请认证通常会有一个系列，比如说24W申请一个系列，其中包含4.2V-36V电压段，输出低压4.2V大电流和高压36V小电流的飞线线径是不一样的。
开关电源的维修技巧
以下是中自恒立为您一起分享的内容，中自恒立销售开关电源，欢迎新老客户莅临。
1、维修技巧
开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量”
看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破1裂，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。电容器应能充放电。脱开负载，5V明纬开关电源，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，后指示的应为该路的泄放电阻的阻值。加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。
开关电源-PCB布局需要注意的有以下方面
中自恒立——销售开关电源，我们为您带来以下信息。
1：流过大电流的电解电容需要并联使用是，5V明纬开关电源多少钱，应该尽量使用相同规格电容，要相互靠近，不宜分开。并联的电容需要均流，所以要保持相同的阻抗，不同电容阻抗不一样，总阻抗还跟pcb走线长度，温度环境相关，分开使用后很难保证这两方面参数保持一致。
2：电解电容和薄膜电容（包括安规电容）等温度特性不怎么好，持续高温情况下会影响稳定性跟寿命，这类电容自身一般不怎么发热，但是如果贴近或靠近发热量大的元件，如功率电感，5V明纬开关电源哪里有，变压器，功率MOS，桥堆，功率二极管，5V明纬开关电源公司，大功率电阻等将严重影响稳定性和寿命。
3：大功率电阻有条件的话尽量竖起来放增加空气对流，如要横放，千万不要让电阻管体贴着pcb，这样会影响电阻散热还可能会烤黄pcb板材。
4：可调电阻等微调元件不要贴近或靠近发热量大的元件（如功率变压器），一方面因为温度会电阻的阻值和寿命，进而影响可调电路部分度，另一方面可调电阻等一般带有机械部分和塑料部分，这些都是不能耐高温的，容易老化损害。
5：工作在低温场合的pcb，特别是面积比较大的时候，必须要在板材无各处尽量均匀的打洞和割槽，不然经过强烈热胀冷缩之后，pcb会变形甚至铜箔翘起。
6：光耦和控制IC不宜放在变压器磁芯结合处切线正下方（卧式变压器尤为严重），因为这个地方散磁通和漏磁通很大，影响到光耦所在的反馈回路，容易使电源不稳定。
7：贴片电容很容易在生产过程中被压坏，所以pcb的贴片面尽量贴一下比较高贴片电容要高一点的贴片元件，这是为了保护贴片电容。
8：插件面尽量让散热器高度略高于较高的电解电容和磁性元件，并使pcb插件面朝下，贴片面朝上的方式摆放时保持平衡，这样有利于在生产中保护磁芯不被碰裂，电解电容不被挤扁，并有利于调试和维修焊接。

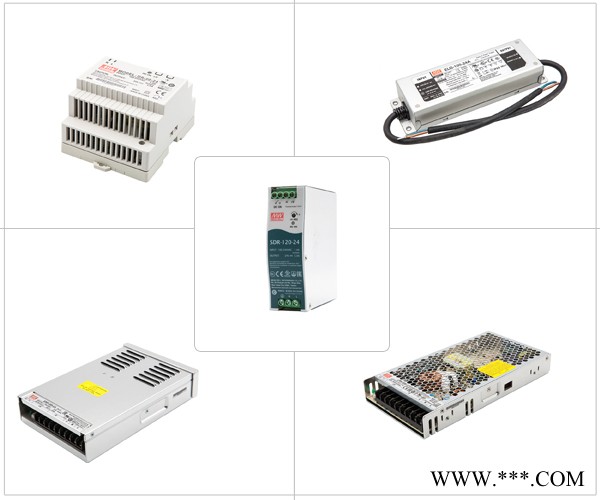

5V明纬开关电源-5V明纬开关电源公司-中自恒立(推荐商家)由北京中自恒立技术有限公司提供。5V明纬开关电源-5V明纬开关电源公司-中自恒立(推荐商家)是北京中自恒立技术有限公司今年新升级推出的，以上图片仅供参考，请您拨打本页面或图片上的联系电话，索取联系人：陈经理。
