| 品牌 : | ELITECHIP | 型号 : | E5EAD6C2 |
| 电源电压 : | 2.3~5.0V | 用途 : | 电动玩具 |
| 特色服务 : | 厂家直销 | 厂家 : | 丽晶微电子 |
E5EAD6C2三键触摸芯片
一． 功能说明
供电方式：2.3-5V
三个触摸按键输入控制，两路LED输出。
上电不工作，触发开关后开始工作；
触摸按键1：色温转换键；白光、黄光、自然光三色切换，上电冷光（100），按一下暖光（100）再按一下冷光（50%）+暖光（50%），触摸按键依次循环。
触摸按键2：触摸开关键，触摸一下开，触摸一下关，开的状态下可调光调色，关的状态下触摸其他按键无效（带记忆功能）
触摸按键3：长按无极调光键。
多应用于卫浴镜、化妆镜、氛围灯、家居灯，台灯等触摸类LED灯饰。
二． 电气参数 （VDD=3.0V TA=25℃）
参数 | 符号 | 小值 | 典型值 | 单位 | 条件 |
工作电压 | VDD | 2.3 | 3.0 | V | |
工作电流 | IOP | 3 | mA | ||
静态电流 | ISTB | uA | VDD=5.0V | ||
驱动电流低电平输出 | IOL | 8 | mA | VDD=5.0V,VOL=0.7V | |
驱动电流高电平输出 | IOH | 4 | mA | VDD=5.0V,VOH=VDD-0.7 | |
过VDD极限电流 | IVDDmax | mA | |||
过GND极限电流 | IGNDmax | mA | |||
工作温度 | TA | -20 | 25 | ℃ | |
储存温度 | Tstg | -50 | 25 | ℃ |
三． 脚位图（SOP-8）
管脚号 | 符号 | 功能描述 |
1 | T3 | 触摸3 |
2 | CAP | 灵敏度调节 |
3 | VDD | 电源正 |
4 | GND | 电源负 |
5 | T2 | 触摸2 |
6 | OUT2 | 暖灯输出，高电平有效 |
7 | OUT1 | 白灯输出，高电平有效 |
8 | T1 | 触摸1 |

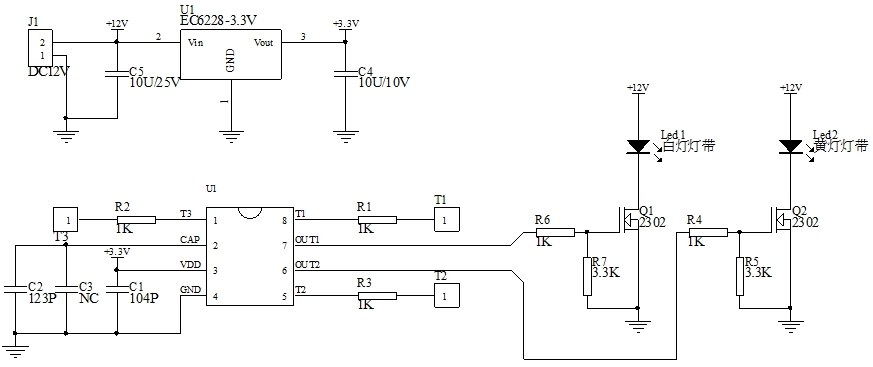

四． 电路图参考
五． 封装尺寸图（SOP-8）
六． 版本说明
版本 | 日期 | 描述 |
E5EAD6C2 | 2021/6/2 | V01初版 |
